42張超聲波探傷知識圖例

2025.07.30
閱讀:100次

探傷是指探測金屬材料或部件內部的裂紋或缺陷。一般用磁性、射線和超聲波等儀器裝置。常用的探傷方法有X光射線探傷、超聲波探傷、磁粉探傷、滲透探傷、渦流探傷和γ射線探傷等方法。

一、聲學基礎知識

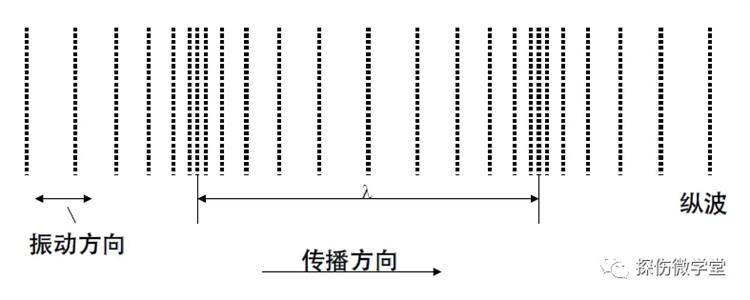

1.縱波

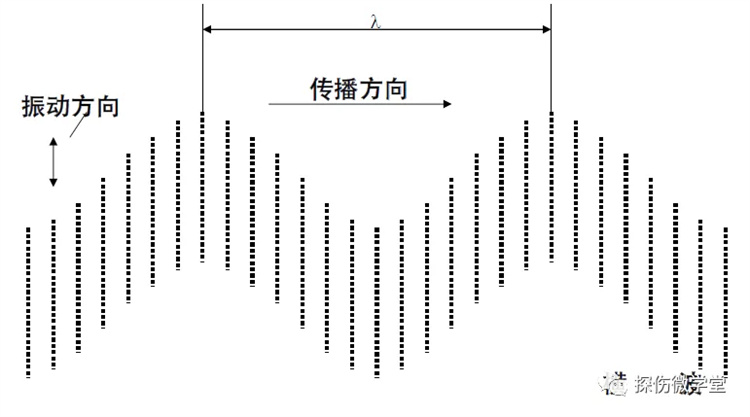

2.橫波

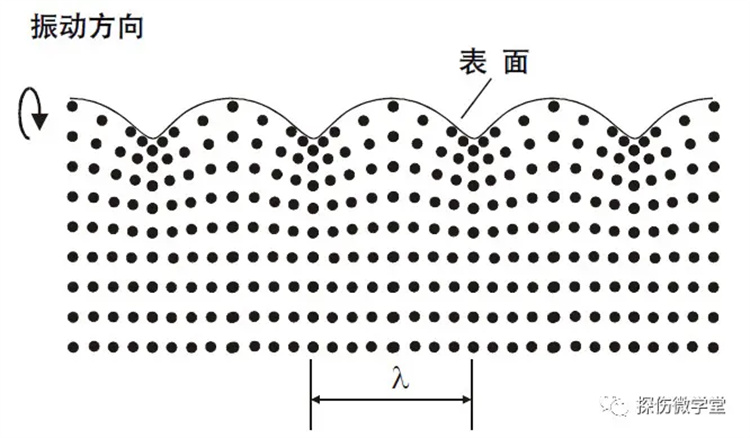

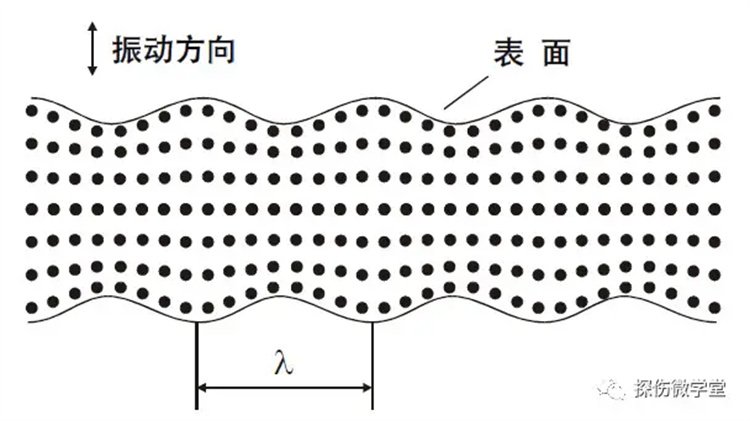

3.表面波

4.板波

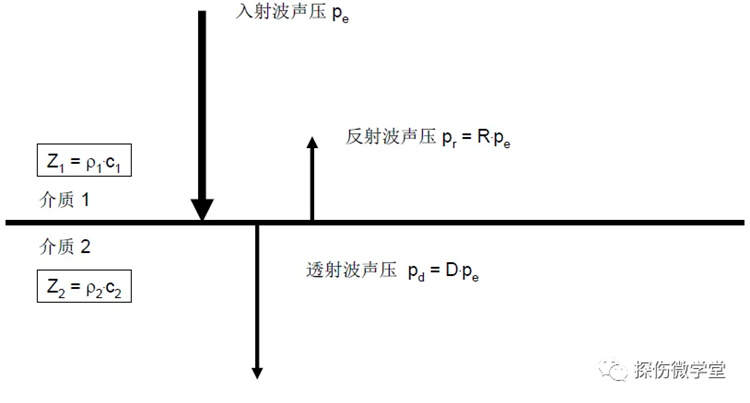

5.垂直入射界面

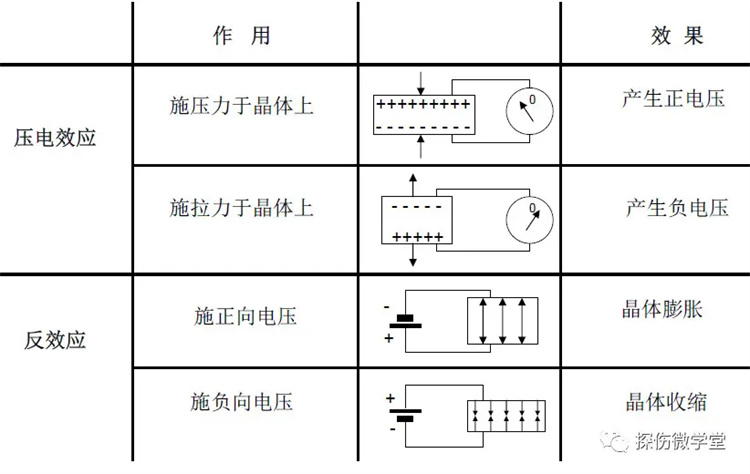

二、超聲波的產生與接收

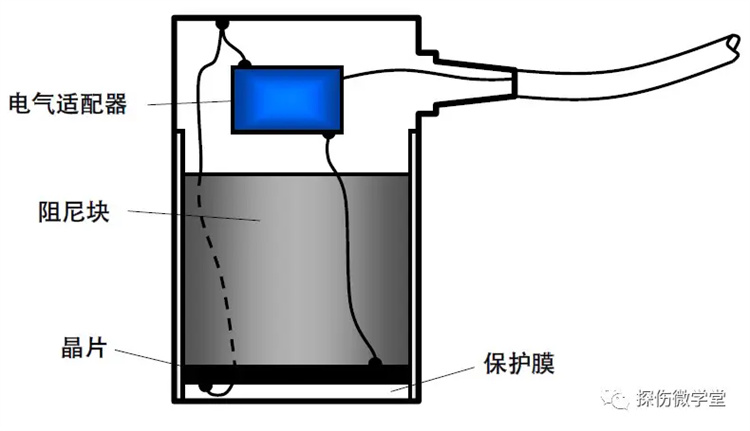

三、直探頭結構

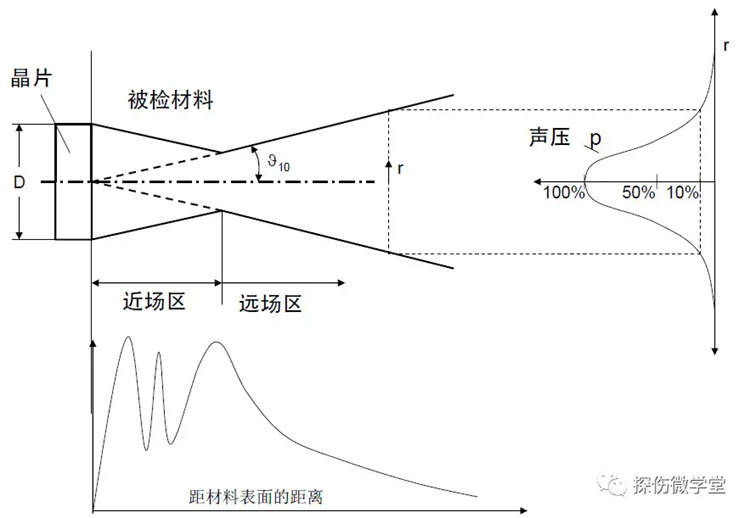

四、超聲場

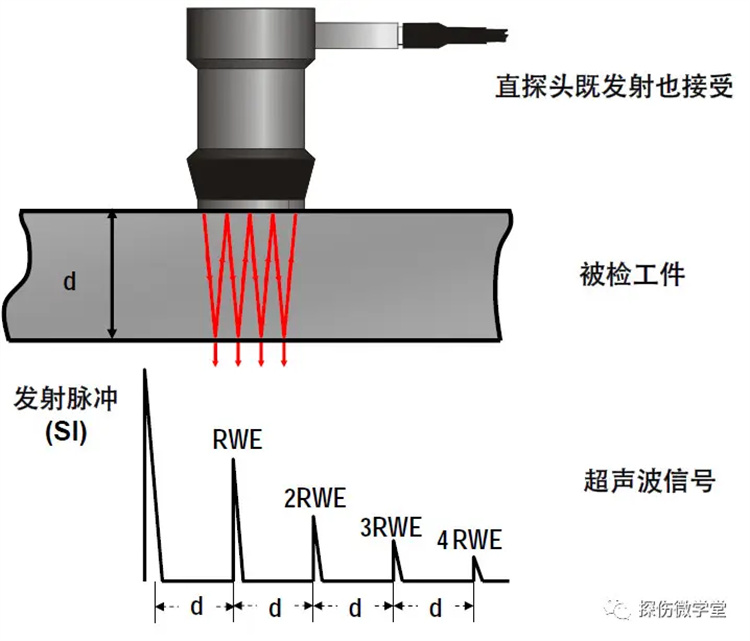

五、接觸法探傷

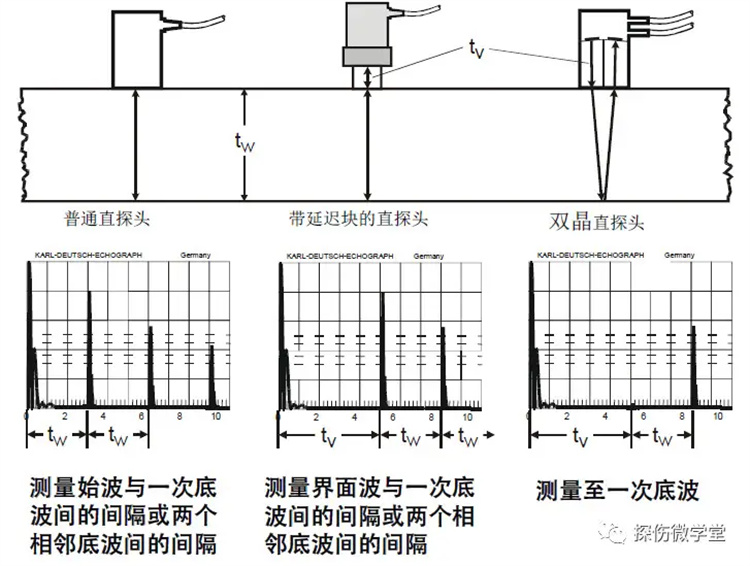

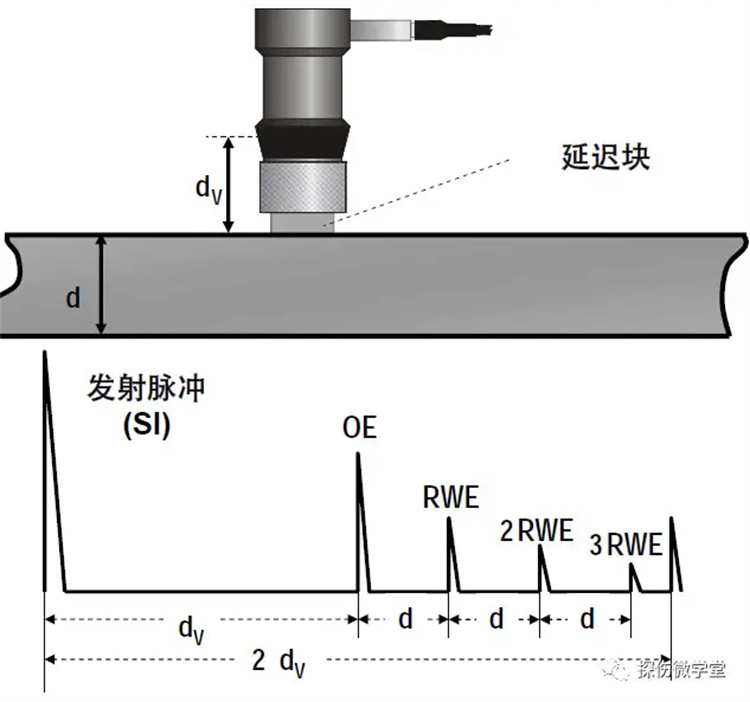

六、帶延遲塊的直探頭

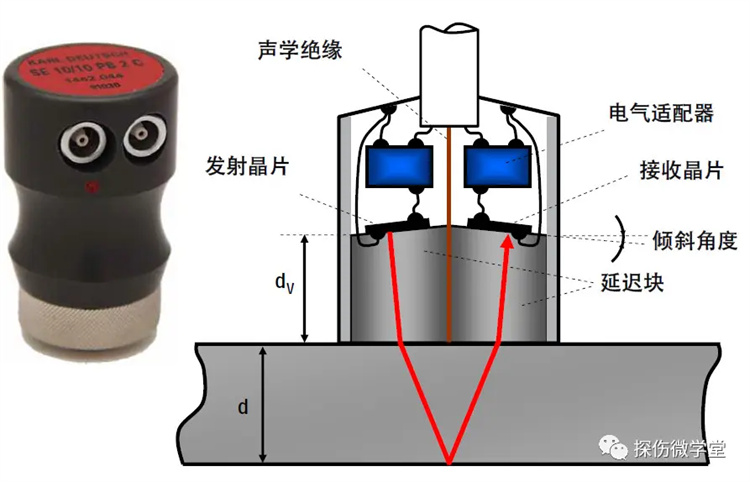

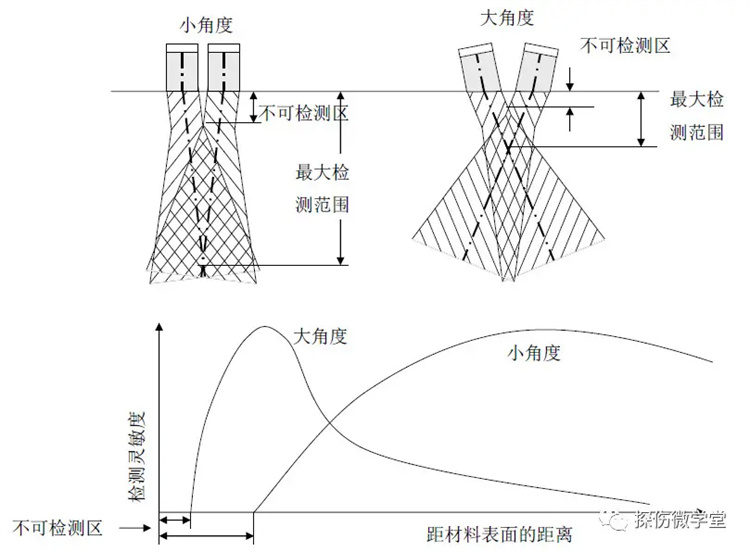

七、雙晶探頭

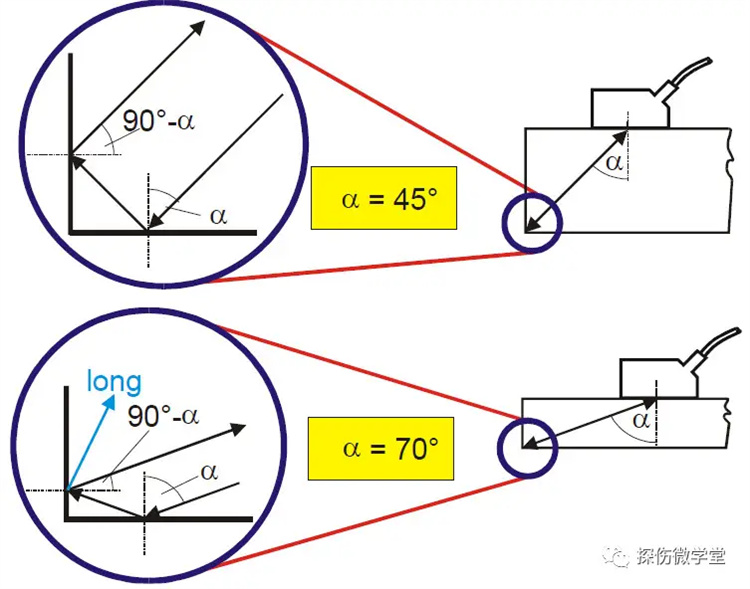

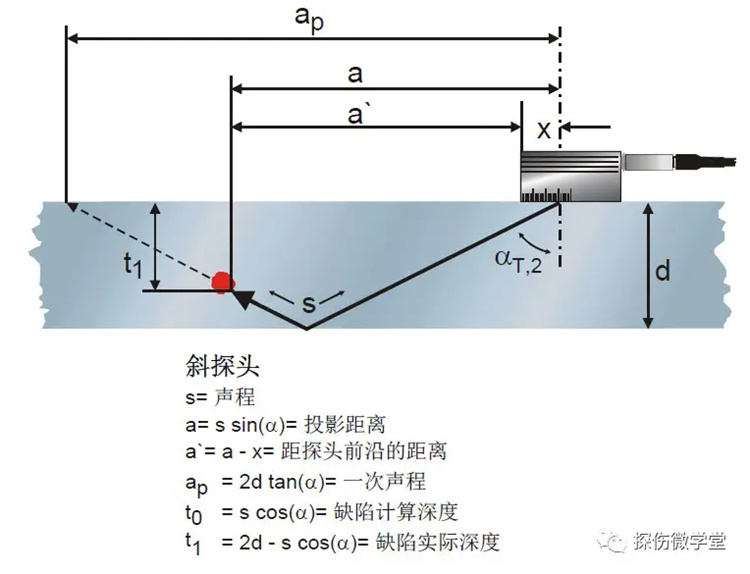

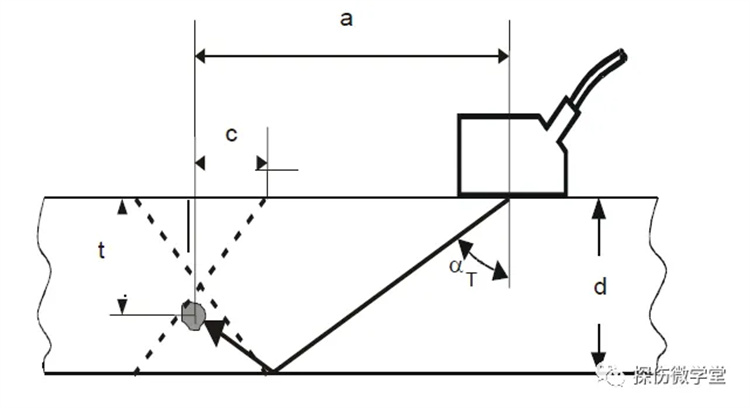

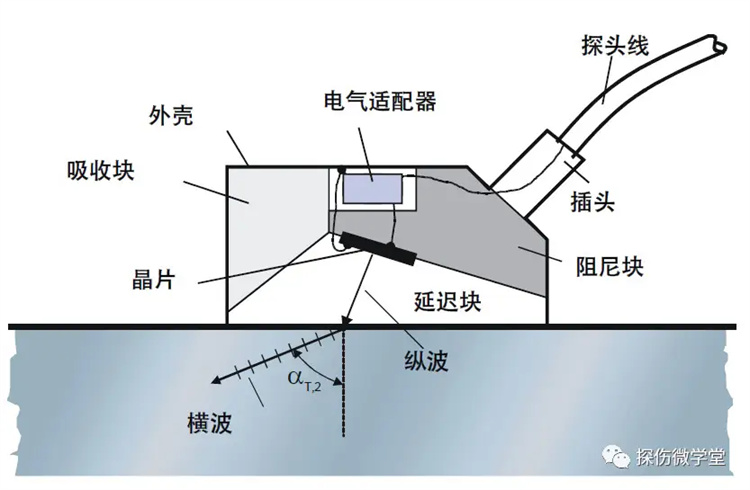

八、斜探頭

八、斜探頭

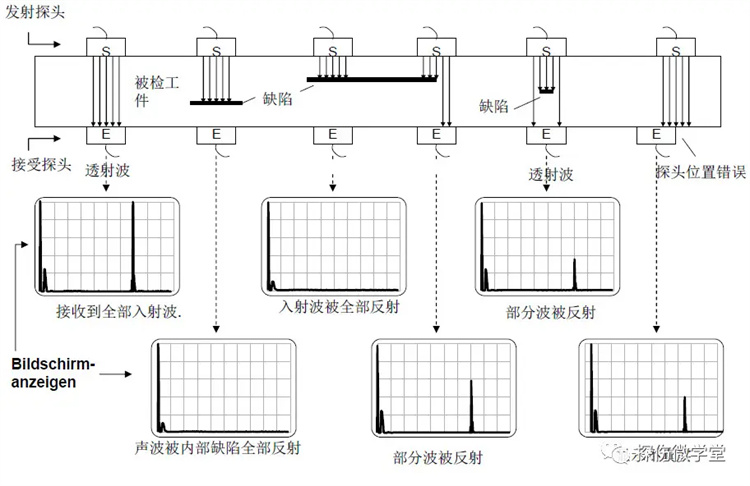

1.穿透法

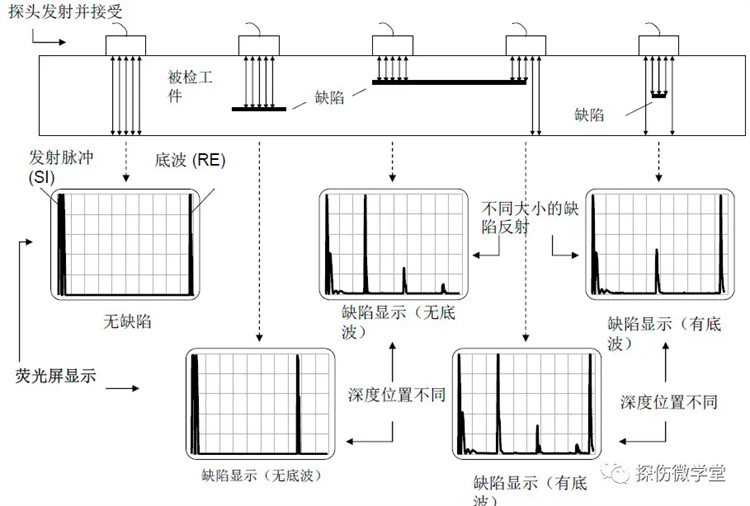

2.反射法

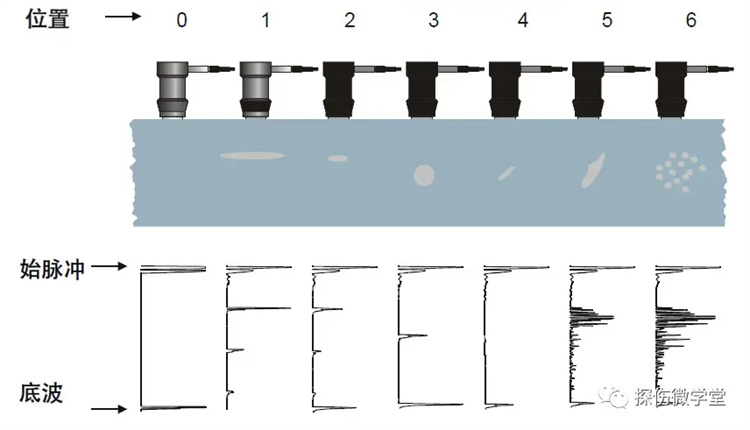

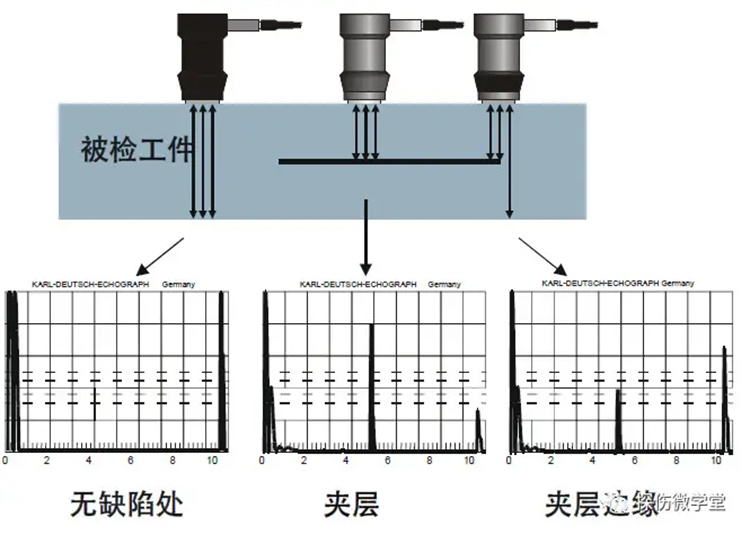

不同缺陷的反射

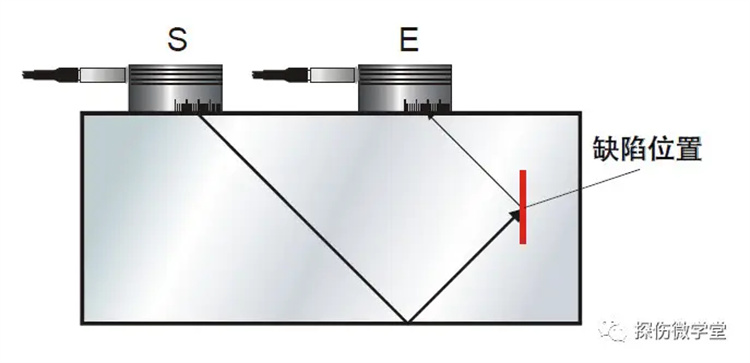

3.串列式探傷

十、探傷原理

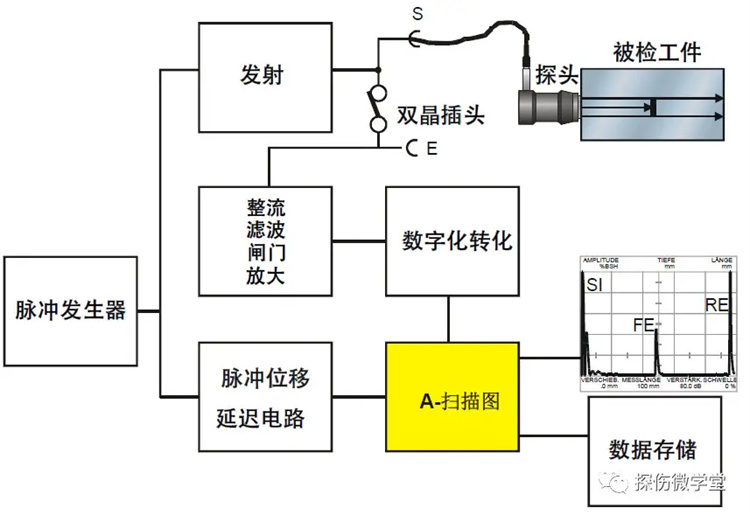

數字探傷儀

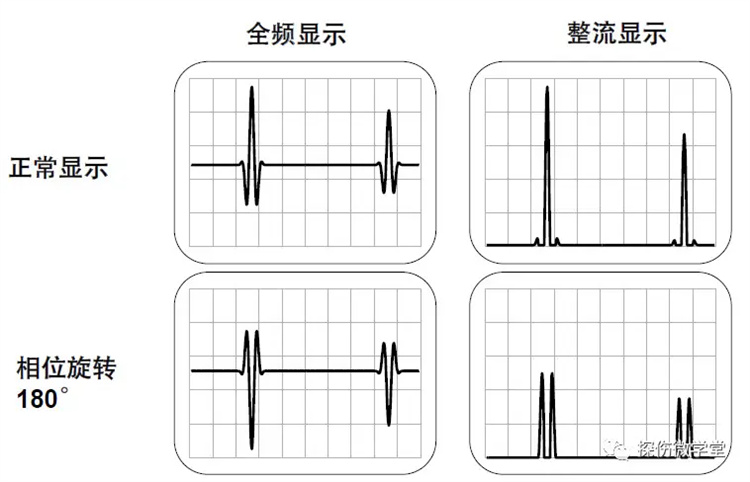

顯示方式

A-掃描圖

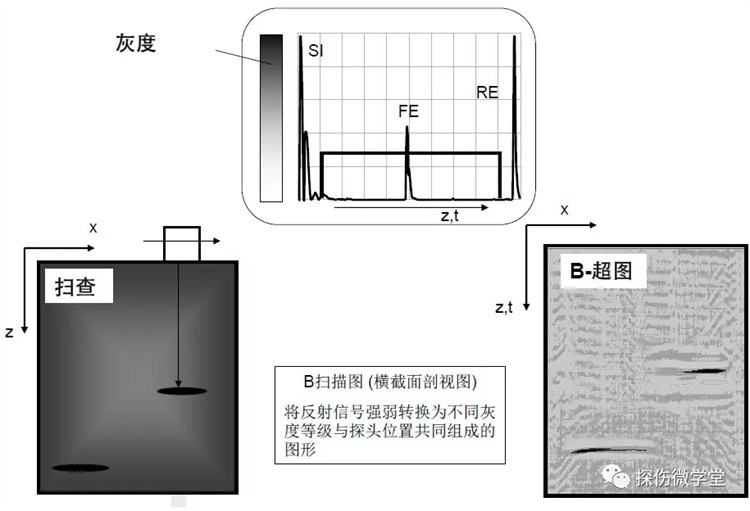

B-掃描圖

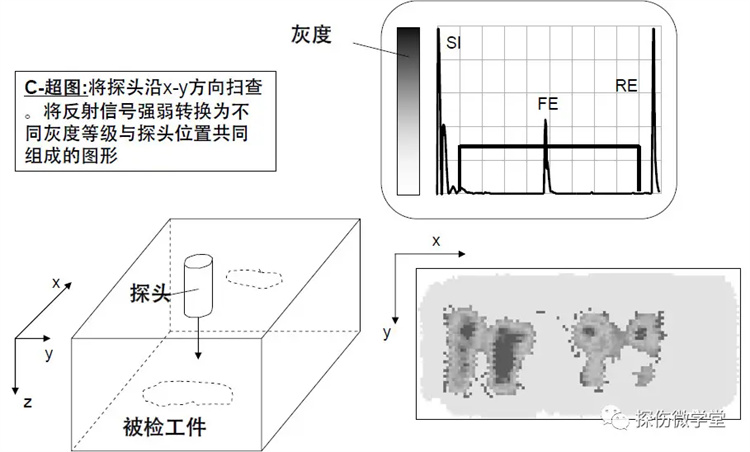

C-掃描圖

十一、探傷方法

1.不規則裂紋

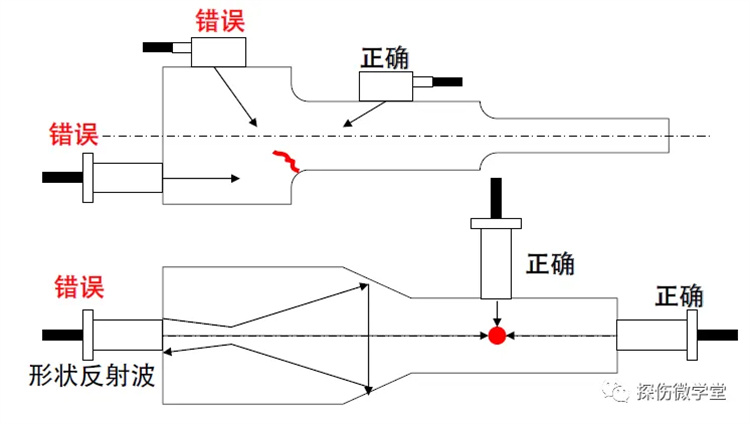

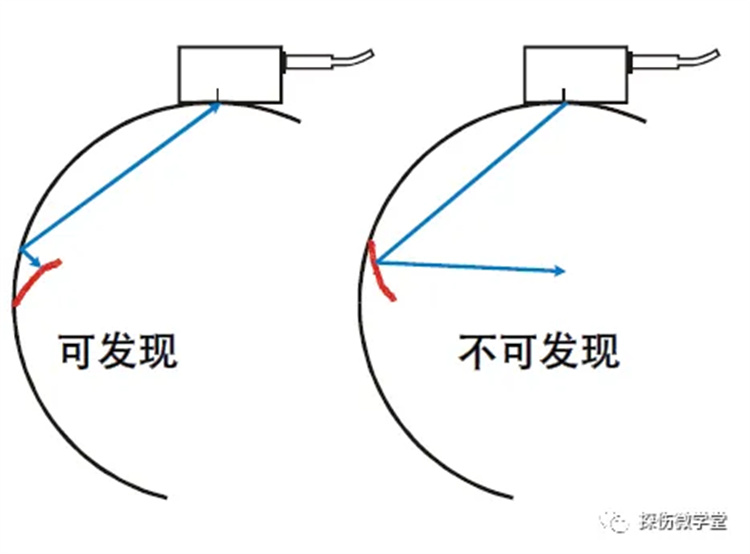

2.入射方向選擇

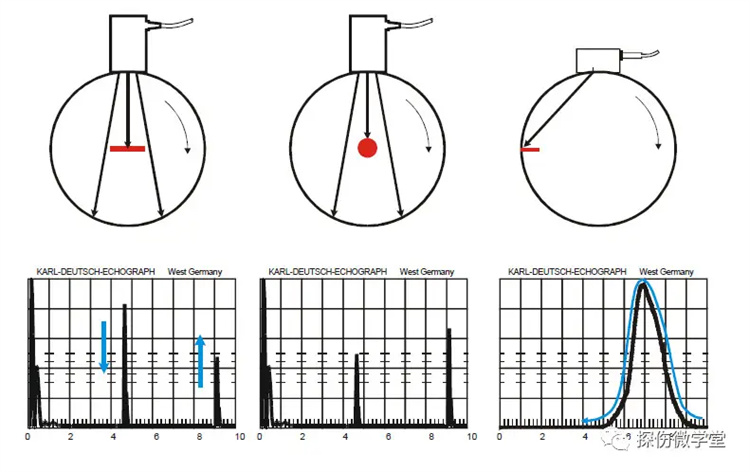

3.動態波形

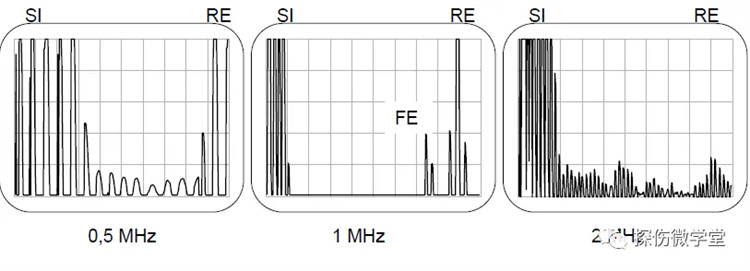

4.檢測頻率的影響

5.基線調整

6.AVG曲線

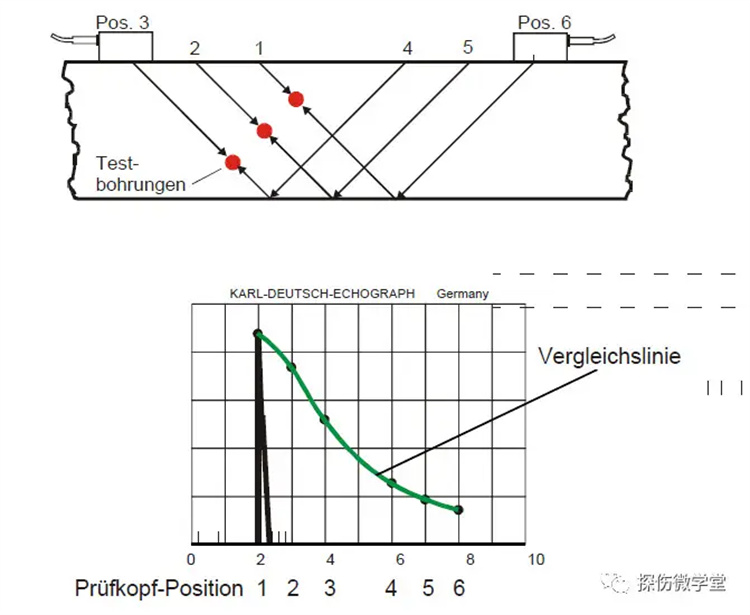

7.DAC曲線

7.DAC曲線

十二、影響波高因素

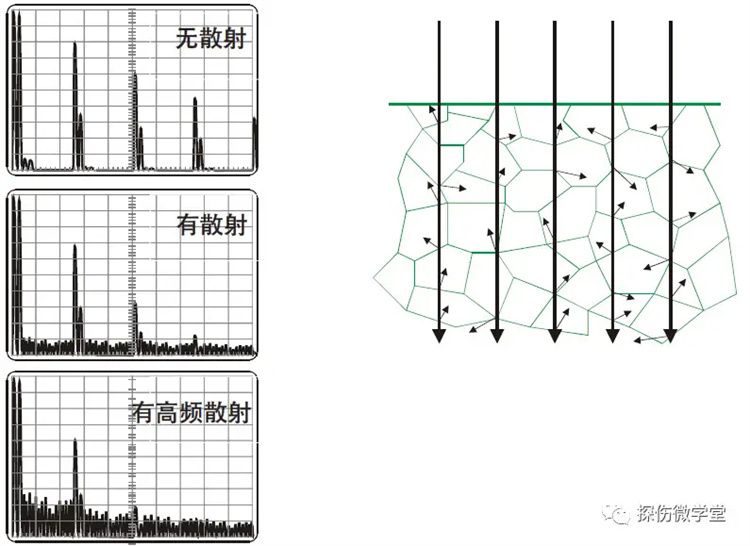

1.散射

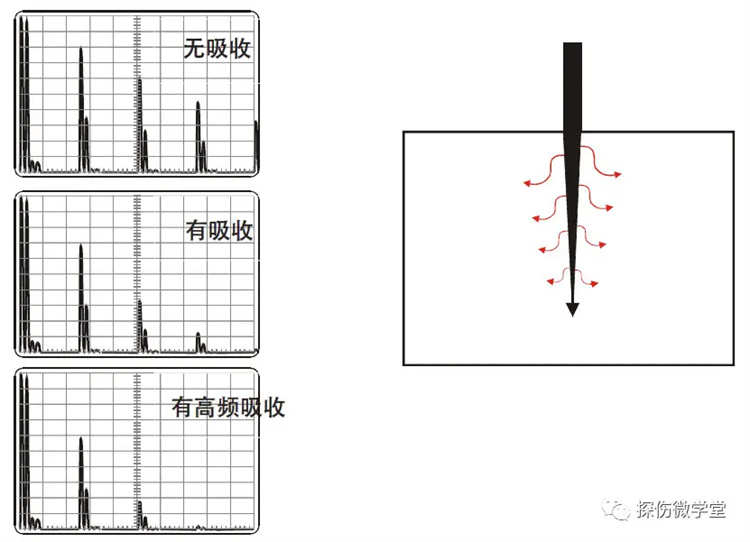

2.吸收

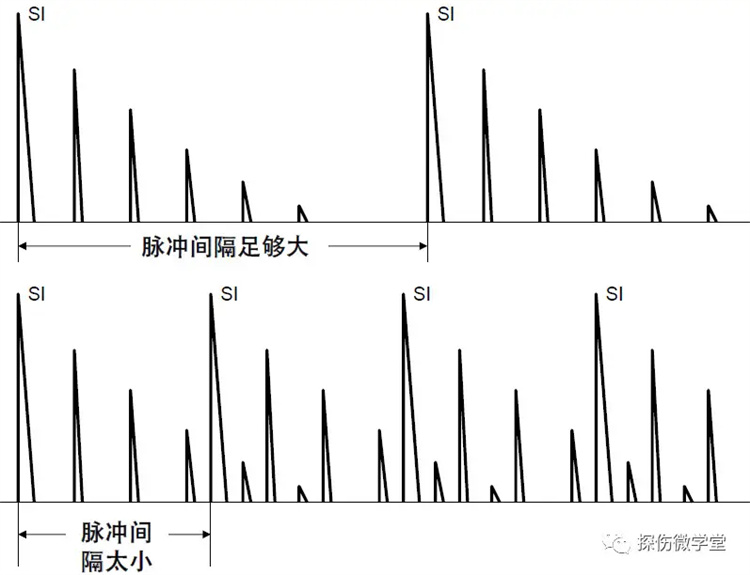

3.重復回波

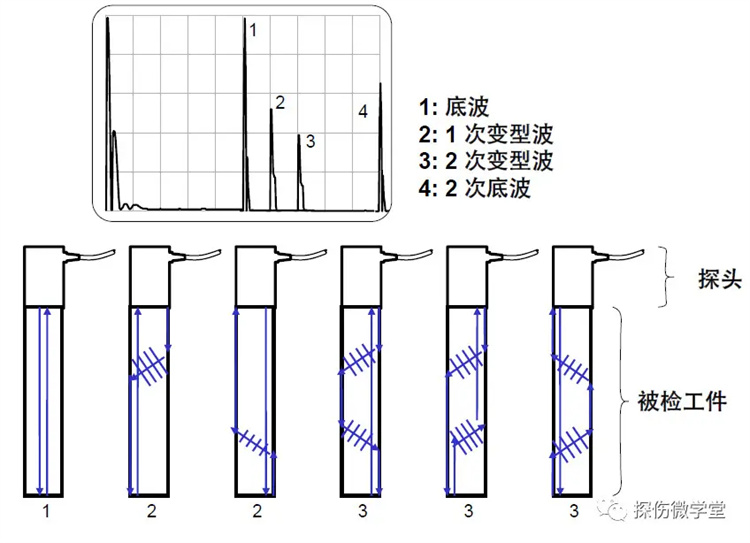

4.變型波

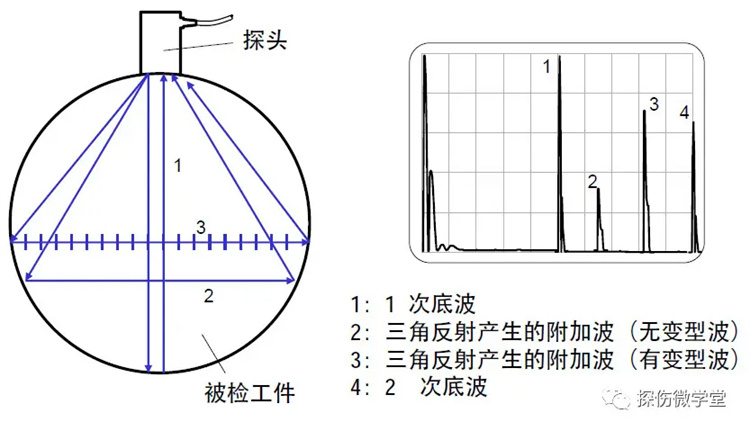

5.附加波

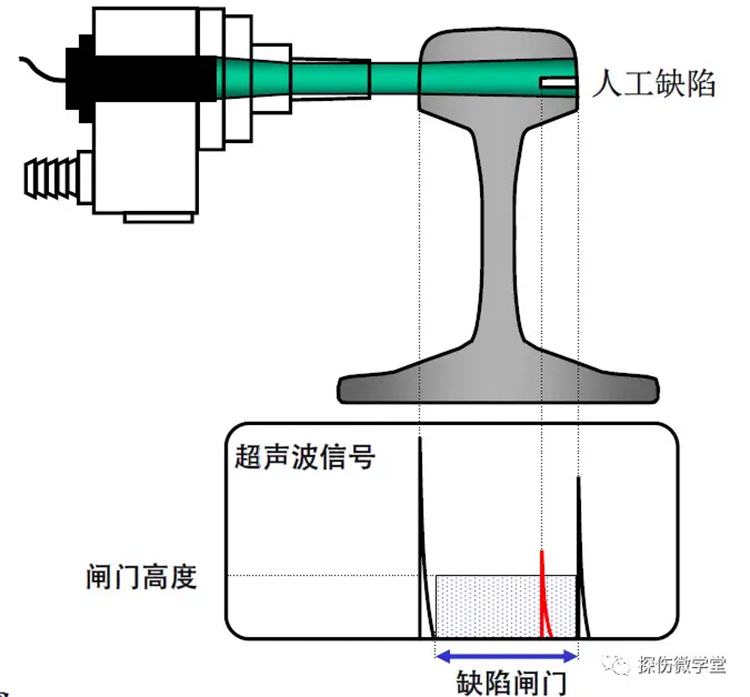

十三、探傷應用

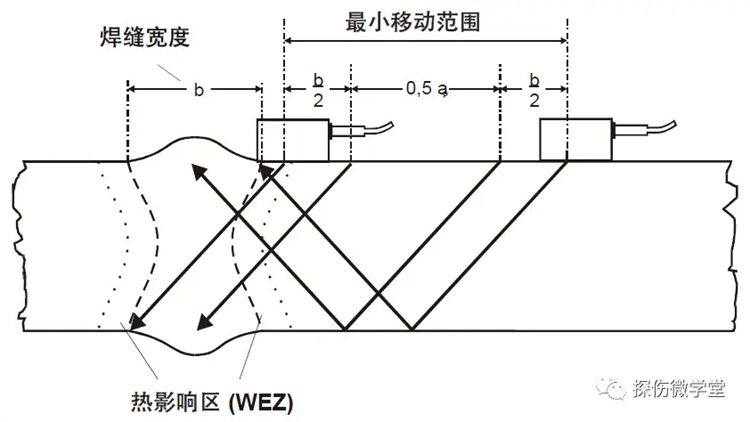

2.焊縫探傷

2.焊縫探傷

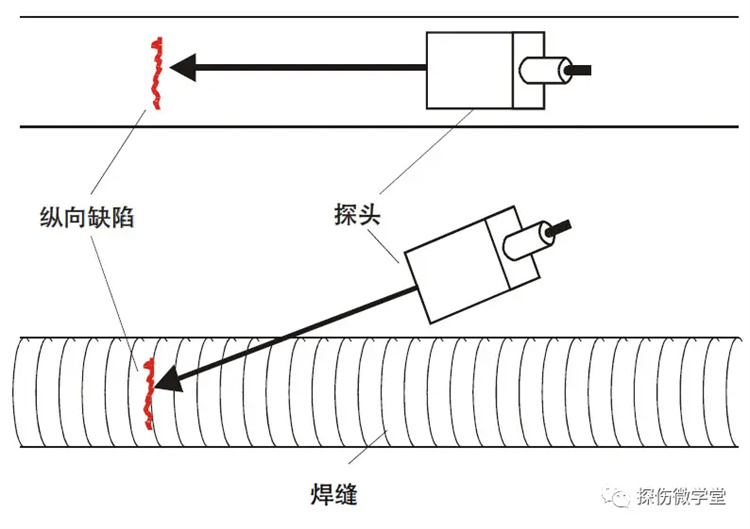

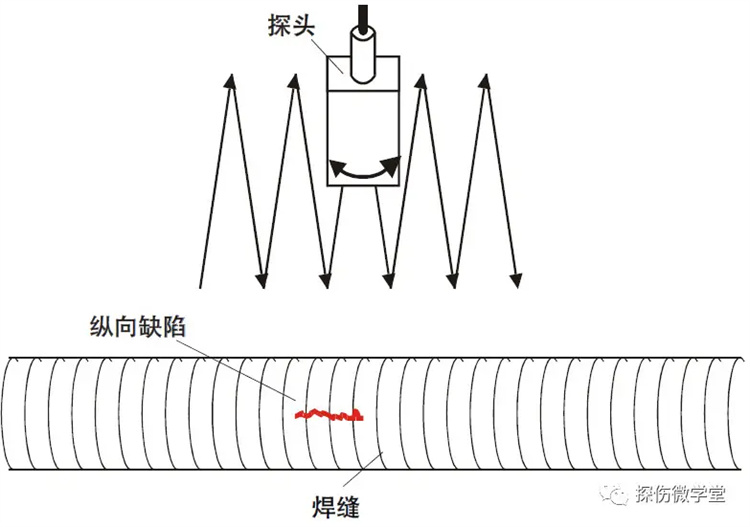

焊縫橫向缺陷探傷

【全文完】
